动态资讯

News information

推荐产品

Recommended products

  • ES500型IVD离子辅助蒸发镀设备

    ES500型IVD离子辅助…

  • AS600DMTXB

    AS600DMTXB

  • AS510DMTXB

    AS510DMTXB

  • AS710DTXB

    AS710DTXB

  • AS700DTXB

    AS700DTXB

热门消息

Hot News

公司动态 当前位置:主页 > 关于丹普 > 动态资讯 > 公司动态 >

丹普PVD真空镀膜NTX-AC涂层在压铸模具上的应用

发布时间:2018-08-02
  压铸是压力铸造的简称,它是将液态或半液态金属,在高压作用下,以高速度填充压铸模具型腔,并在压力下快速凝固而获得铸件的一种方法,使用的模具称为压铸模具。

1、高压、高速和高温是压铸的重要特征,常见的压铸模的失效形式有:

+ 冲蚀,在高压作用下金属溶液的强力冲刷和湍流引起的;
+ 热疲劳/热裂纹,一般是由于在喷脱模剂前后因加热及冷却所产生的温差引起的模具表面产生张力从而导致模具变形,变形量太大就会导致模具开裂;
+ 粘附,因模具表面粗糙造成的金属溶液与模具表面发生物理粘附;
+ 合金化,金属溶液与模具表面发生化学反应并向内部扩散;

2、丹普PVD真空镀膜NTX-AC涂层对于改善压铸模具寿命的作用:

+ NTX-AC涂层具有很好的高温红硬性,抗磨损能力强,能够提高抗冲蚀效果;
+ NTX-AC涂层具有很好的韧性,不易开裂,能减少压铸模具的热裂纹产生;
+ NTX-AC涂层具有很好表面光洁度,有效防止粘附的产生;
+ NTX-AC涂层具有很好的高温化学稳定性,不与金属溶液反应,有效防止合金化的产生;

3、丹普PVD真空镀膜NTX-AC涂层工艺步骤:

(1)来料检验(检查模具功能区域外观有无明显缺陷及硬度)
(2)抛光或喷砂(改善表面光洁度)
(3)清洗(去除油污和表面金属残留)
(4)PVD涂层(抽真空加热-离子刻蚀-涂层沉积-冷却)
(5)抛光(改善表面光洁度)
(6)QC检查(厚度、结合力、涂层硬度、模具硬度)
(7)包装发货

4、丹普PVD真空镀膜NTX-AC涂层性能:

涂层材料:AlCrN
维氏硬度(HV0.05):3500-3700
摩擦系数:0.35
涂层厚度:5μm
最大工作温度:1100℃
涂层颜色:黑灰色

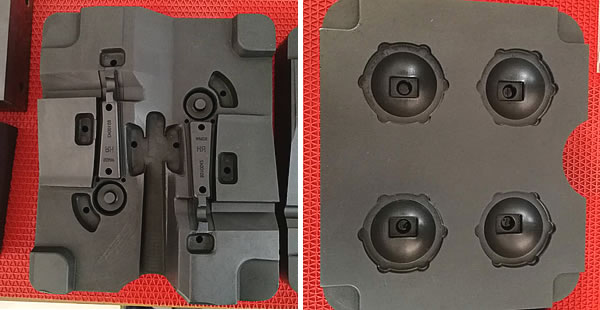

5、丹普PVD真空镀膜NTX-AC涂层应用实例




6、我们也在开发新的PVD涂层工艺用于压铸模具,例如利用气体等离子体进行强轰击和辅助沉积等,请关注我们接下来的介绍。
返回列表 分享给朋友:
丹普表面技术二维码
微信二维码
